La medición del caudal es muy importante para la gestión eficaz de los procesos en muchas industrias. Uno de los métodos para determinar el caudal se basa en la presión diferencial, generada por un caudalímetro de orificio o por tubos de bajada. Los caudalímetros más populares que utilizan este principio son los caudalímetros de orificio y los caudalímetros de tubo de Pitot. En esta entrada del blog aprenderá en qué consiste la medición del caudal por presión diferencial, conocerá la información más importante sobre los caudalímetros y las ventajas de este método. Conocerá las aplicaciones industriales y por qué estas soluciones son indispensables en los sectores petroquímico, energético o de climatización. ¡Siga leyendo y aprenda a mejorar sus procesos de producción con una medición precisa del caudal!

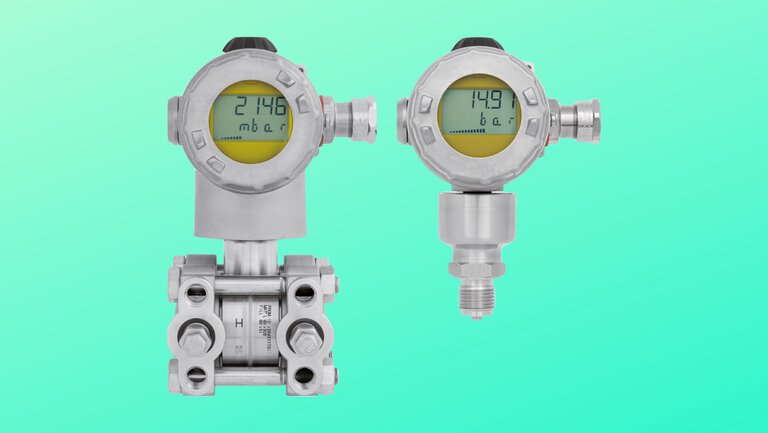

La medición del caudal basada en la presión diferencial es uno de los métodos más utilizados en la industria para supervisar y controlar el caudal de líquidos y gases. Para ello se utilizan transductores de presión diferencial, también conocidos como transductores DP, que se colocan a través de una obstrucción, como un orificio de medición o un tubo de Pitot, lo que provoca una caída de presión proporcional al caudal de fluido. El transmisor mide la presión diferencial y calcula el caudal en función de estos valores. Gracias a la gran sensibilidad de los sensores y a los errores mínimos, las mediciones del caudal son muy precisas. Los transductores convierten la diferencia de presión en una señal eléctrica, que luego se analiza y convierte en un valor de caudal, lo que garantiza la precisión y fiabilidad en una gran variedad de aplicaciones industriales.

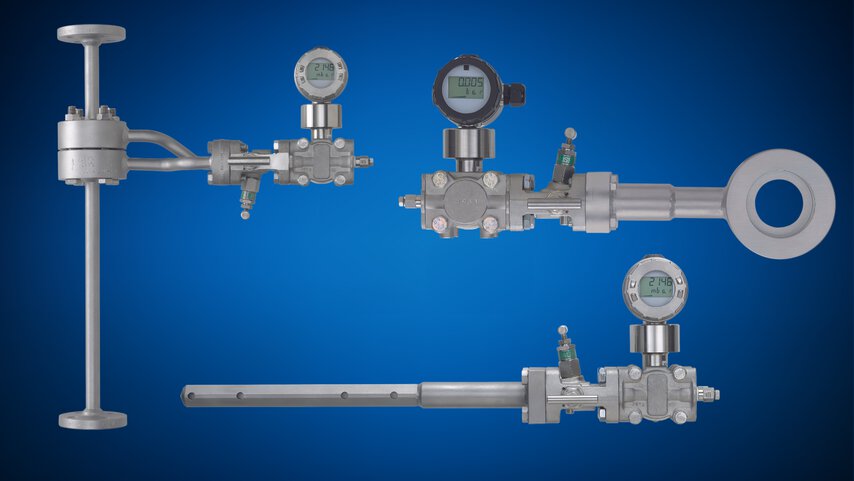

Los caudalímetros de presión diferencial (DP) se utilizan ampliamente en muchas industrias debido a su precisión y fiabilidad. Existen varios tipos de caudalímetros DP, que difieren en diseño y funcionamiento, pero todos calculan el caudal en función de la presión diferencial. Los tipos más comunes son los caudalímetros de orificio y los caudalímetros de tubo de Pitot. Ambos tipos tienen sus ventajas específicas y se eligen en función de las necesidades de la aplicación, las condiciones de funcionamiento y los requisitos de precisión de la medición. La elección del caudalímetro DP adecuado depende de muchos factores, como el tipo de fluido, el rango de caudal, los requisitos de precisión y los costes de instalación y funcionamiento.
Los caudalímetros con orificio se encuentran entre los caudalímetros de presión diferencial más utilizados. En esta configuración, el orificio, que es una placa metálica delgada con un orificio colocada en la tubería, provoca una caída de presión en el fluido que fluye. El transmisor mide la presión aguas arriba y aguas abajo del orificio. La diferencia de presión resultante del flujo a través del orificio se convierte entonces en una señal eléctrica que puede analizarse para determinar el caudal. Los caudalímetros de orificio son especialmente apreciados por su diseño sencillo, bajos costes de instalación y funcionamiento y alta fiabilidad. Se utilizan mucho en las industrias petroquímica, energética y de suministro de agua.

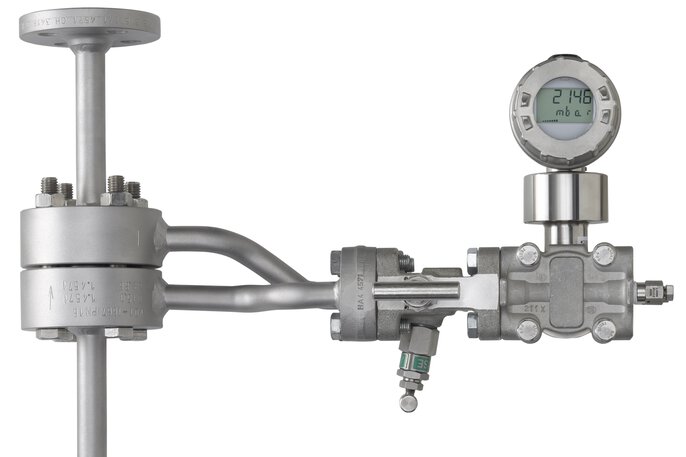

Medición de caudal con placa orificio y transmisor de presión diferencial JUMO flowTRANS DP R01/R02 (409602)
Los caudalímetros con tubo de Pitot son otro tipo popular de caudalímetros de presión diferencial. Un tubo de Pitot es un dispositivo formado por dos tubos: uno que mide la presión dinámica (total) y otro que mide la presión estática. La diferencia entre ambos valores es proporcional a la velocidad del flujo de fluido. El transductor convierte esta diferencia de presión en una señal eléctrica que puede utilizarse para calcular el caudal. Los caudalímetros de tubo de Pitot se utilizan a menudo en aplicaciones en las que es importante minimizar las pérdidas de presión, como en los sistemas de calefacción, ventilación y aire acondicionado y en la industria aeroespacial, donde la medición precisa del caudal de aire es crucial para la eficacia y la seguridad de las operaciones.

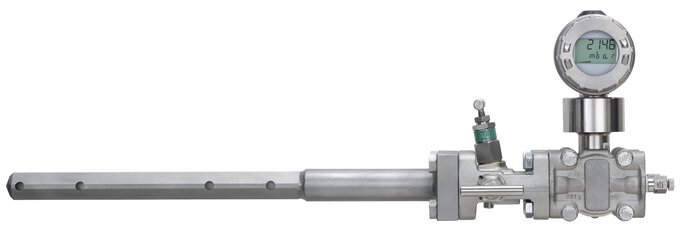

Mediciones de caudal con tubo de Pitot y transmisor de presión diferencial JUMO flowTRANS DP P01/P02/P03/P04 (409601)
La medición de caudal basada en la presión diferencial ofrece una serie de ventajas que hacen que este método resulte muy atractivo para una amplia gama de industrias, como la petroquímica, la de generación de energía, la de suministro de agua y la de calefacción, ventilación y aire acondicionado. Una de las ventajas más importantes es la amplia gama de rangos de medición disponibles para los transmisores de presión diferencial. Como resultado, este método puede utilizarse para medir tanto caudales pequeños como grandes, lo que lo hace aplicable a una gran variedad de industrias. Esto es especialmente importante, por ejemplo, en las industrias química y petroquímica, donde la medición precisa de pequeños caudales es crucial para controlar las reacciones químicas.
Además, los transmisores de presión diferencial presentan una alta sensibilidad, lo que permite una supervisión precisa del caudal incluso con pequeñas diferencias. Además, se trata de una solución relativamente rentable, de especial interés para las empresas que desean mantener mediciones de alta calidad al tiempo que reducen costes.
Los caudalímetros de presión diferencial ofrecen una amplia gama de rangos de medición, lo que permite utilizarlos en una gran variedad de aplicaciones industriales, desde la medición de precisión de pequeños caudales en la industria química hasta grandes caudales en sistemas de suministro de agua. También son una solución rentable, lo que los hace atractivos para las empresas que buscan métodos de control de caudal eficaces y rentables. Los transmisores de presión diferencial pueden detectar incluso diferencias de presión muy pequeñas, lo que permite un control preciso del caudal en una amplia variedad de condiciones de funcionamiento.
Estas ventajas hacen de los transmisores de presión diferencial una herramienta versátil y fiable para gestionar el caudal de líquidos y gases en diversas industrias, como la petroquímica, la generación de energía y los sistemas de calefacción, ventilación y aire acondicionado.
